La transmission à crémaillère s’intègre complètement

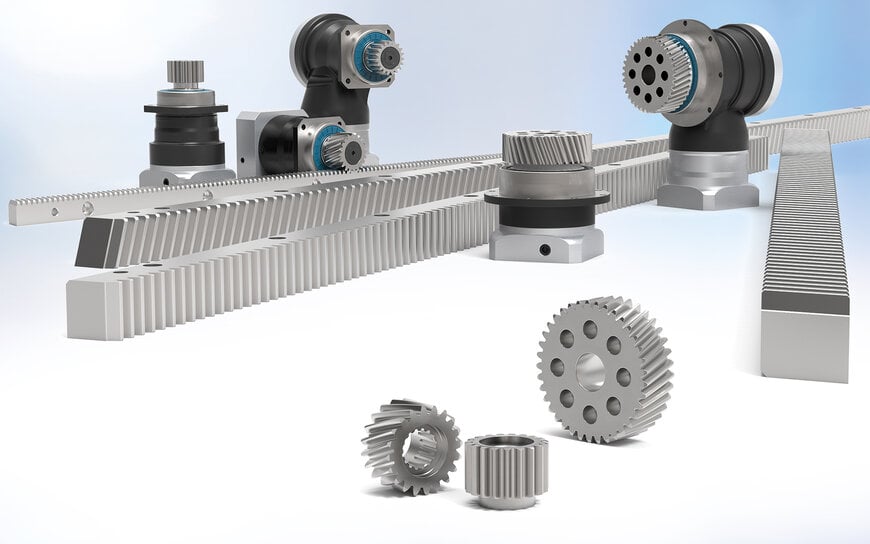

Neugart propose une unité de transmission combinant réducteur, pignon et crémaillère, conçue pour les entraînements linéaires.
www.neugart.com
Neugart enrichit son offre d’entrainements linéaires en proposant une solution intégrée réducteur-pignon-crémaillère destinée aux applications nécessitant des mouvements rapides, précis et répétables. L’approche consiste à associer trois composants conçus pour fonctionner ensemble, afin d’améliorer la dynamique, la tenue mécanique et la facilité d’intégration.
Denture droite ou hélicoïdale
Les crémaillères sont usinées en acier trempé par induction et disponibles en modules de 1,5 à 5 mm. Le niveau de qualité 6 et la rectification de la denture visent à garantir une régularité de fonctionnement et une durée de vie élevée. Les longueurs standard sont de 1 000 mm et 2 000 mm, mais des dimensions spécifiques peuvent être produites pour les machines nécessitant des courses étendues.
Réducteurs compatibles de taille 060 à 200
La gamme couvre des réducteurs coaxiaux ou angulaires, proposés en versions à arbre ou à bride. Les pignons correspondants complètent le système et assurent l’interface mécanique avec les crémaillères. Les réducteurs de la Precision Line ciblent les besoins en positionnement fin, tandis que l’Economy Line offre une alternative plus économique pour les architectures standard.
Un point notable concerne le palier d’arbre de sortie, dimensionné pour supporter des charges radiales et axiales importantes. Cette capacité permet d’absorber les efforts générés dans les systèmes à forte accélération ou dans les portiques soumis à des variations de charge, tout en maintenant un niveau sonore réduit.
Applications industrielles
La combinaison vise notamment les machines-outils compactes, les portiques de manutention, les dispositifs de dosage, les stations de palettisation ou les axes linéaires de robots cartésiens. Les possibilités d’adaptation mécanique facilitent l’intégration dans des environnements variés où les courses longues et la rigidité de transmission sont déterminantes.
Positionnement face au marché
Dans le domaine des entraînements à crémaillère, plusieurs fabricants proposent déjà des ensembles réducteur-pignon-crémaillère ou des sous-éléments interchangeables. Parmi eux, Atlanta Drives, Apex Dynamics et Wittenstein Alpha offrent des systèmes comparables reposant sur des crémaillères à denture hélicoïdale rectifiée et des réducteurs capables d’atteindre des précisions similaires pour des modules équivalents. La proposition de Neugart se distingue toutefois par l’approche intégrée issue de son propre catalogue de réducteurs, ce qui simplifie l’obtention d’un ensemble cohérent sans recourir à plusieurs fournisseurs.
