Sécurité des systèmes d’alimentation à hydrogène
Parker Hannifin analyse les exigences de conception et de matériaux pour garantir la fiabilité des systèmes hydrogène industriels.
www.parker.com
La sécurité constitue un enjeu central dans la conception des systèmes d’alimentation à hydrogène, en raison des propriétés physiques spécifiques du gaz et des contraintes extrêmes de pression, de température et de matériaux. Fort de plus de cinquante ans d’expérience, Parker Hannifin détaille les principes techniques nécessaires pour maîtriser ces risques dans les applications industrielles et de mobilité.
L’hydrogène : un vecteur énergétique exigeant
L’hydrogène est aujourd’hui utilisé dans de nombreux secteurs, notamment le pétrole et le gaz, la production d’engrais, la sidérurgie, le ciment, la mobilité et les infrastructures énergétiques. Son attrait repose sur sa capacité à fournir une énergie décarbonée, mais ses caractéristiques physico-chimiques imposent des contraintes de conception élevées.
La molécule H₂, la plus petite existante, présente une forte propension à la diffusion et à la perméation. En cas de fuite, le débit peut être élevé, augmentant les risques d’inflammabilité et d’explosivité. De plus, l’hydrogène est incolore et inodore, ce qui complique sa détection sans instrumentation spécifique.
Composants critiques et maîtrise des risques

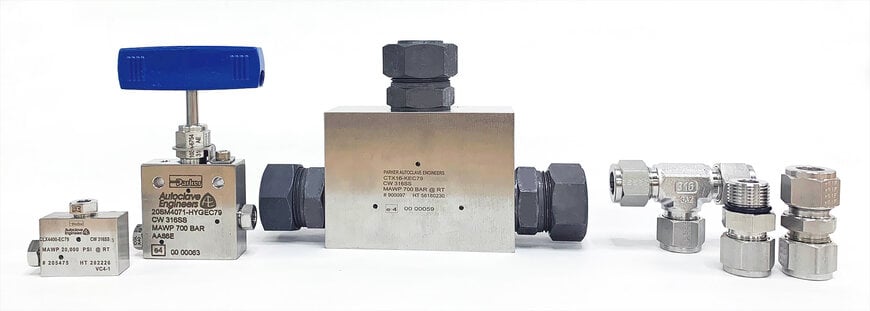

Les systèmes hydrogène reposent sur plusieurs catégories de composants critiques : conduites de fluides, raccords, joints, vannes, clapets anti-retour et régulateurs. Ces éléments doivent être conçus pour garantir l’étanchéité et la résistance mécanique sur toute la durée de vie du système.
Les vannes et régulateurs jouent un rôle clé dans le contrôle du débit et de la pression. Ils peuvent être actionnés manuellement ou à distance via des actionneurs électriques ou pneumatiques. Dans ce contexte, la conception des actionneurs doit éviter toute source potentielle d’inflammation, en particulier dans les architectures électrifiées.
Identification des dangers techniques
Les principaux risques associés aux systèmes hydrogène incluent l’inflammabilité, l’explosivité, la fragilisation des matériaux, les pressions de stockage élevées et les risques pour la santé tels que l’asphyxie ou les brûlures. La fragilisation par l’hydrogène de certains métaux peut entraîner des fissures, une propagation accélérée des défauts et, dans certains cas, une défaillance irréversible et soudaine.
Face à ces risques, l’ingénierie de sécurité suit une hiérarchie d’actions : éliminer le danger, prévenir son apparition, éviter l’exposition, atténuer les conséquences ou accepter le risque résiduel. Le choix de composants spécifiquement qualifiés pour l’hydrogène constitue l’un des leviers techniques majeurs à ce stade.
Sécurité intégrée et automatisation
La sécurité des systèmes hydrogène repose sur une approche intégrée dès la phase de conception. Celle-ci inclut des fonctions redondantes telles que des dispositifs de décompression, des composants de secours et des positions de sécurité prédéfinies pour les vannes. En cas de perte d’alimentation, les vannes doivent revenir automatiquement dans une position sûre.
L’automatisation renforce cette approche en permettant la surveillance à distance des paramètres critiques, le pilotage à distance des équipements et la limitation automatique des conditions de fonctionnement, comme la pression ou le débit. Lorsqu’une fuite d’hydrogène est détectée, le système peut déclencher des actions automatisées : fermeture de vannes, gestion de la ventilation ou procédures d’arrêt contrôlé.
Rôle déterminant des matériaux
La sélection des matériaux constitue un facteur clé de sécurité. L’hydrogène exploite les imperfections microstructurales, telles que les inclusions ou les défauts issus de traitements thermiques mal maîtrisés. Au-delà de la composition chimique et des propriétés mécaniques, la qualité du procédé de fabrication et du traitement thermique influence directement la résistance à la fragilisation et à la propagation des fissures.
Pour limiter ces risques, les concepteurs doivent s’appuyer sur des fournisseurs capables de fournir des certificats de matériaux complets, incluant la traçabilité, les analyses chimiques, les caractéristiques mécaniques, les résultats d’essais et la conformité aux normes internationales. Ces éléments permettent de démontrer la qualité des métaux et la maîtrise des procédés.
Conditions de service extrêmes
Le stockage et la distribution de l’hydrogène s’effectuent généralement à basse température et à haute pression. À basse température, la sensibilité des matériaux à l’hydrogène augmente, tandis que la haute pression accroît le risque de fuite. Ces contraintes rendent indispensable la sélection de composants spécifiquement conçus pour ces environnements.
Dans un contexte de pression concurrentielle, certains acteurs peuvent être tentés de recourir à des composants non certifiés. L’absence d’obligation réglementaire stricte rend alors la sensibilisation des acheteurs essentielle, afin qu’ils évaluent l’expérience du fournisseur, l’étendue de sa gamme et la disponibilité de services de formation et d’assistance.
Normes et qualifications spécifiques
Les composants destinés aux systèmes hydrogène doivent répondre à des exigences normatives strictes. Parmi celles-ci figurent la certification CE-79 pour le transport, la norme ISO 15848 relative aux émissions fugitives, et la norme ISO 19880-3 concernant les performances de sécurité des vannes pour stations de ravitaillement hydrogène.
La conformité à ces référentiels permet de valider les performances des composants dans des conditions réalistes de pression, de température et de cycles d’utilisation, contribuant à la fiabilité globale des installations.
Enjeux pour les concepteurs de systèmes hydrogène
Un système hydrogène peut fonctionner correctement lors de sa mise en service initiale, mais révéler rapidement des défaillances si les composants ou leur assemblage ne sont pas adaptés. Les ingénieurs peuvent réduire ce risque en collaborant étroitement avec des partenaires disposant d’une expertise éprouvée, capables de fournir à la fois des composants qualifiés, des formations techniques et un support international.
Dans un contexte de déploiement accéléré de l’hydrogène comme vecteur énergétique, la sécurité des systèmes d’alimentation reste un facteur déterminant pour assurer la fiabilité, la durabilité et l’acceptation industrielle de cette technologie.
