Des pinces ampèremétriques DC haute précision améliorent la mesure de courant
Conrad ajoute des pinces Voltcraft conçues pour les applications à forte composante DC : stockage solaire, maintenance UPS, recharge VE et micro-réseaux DC.
www.conrad.com

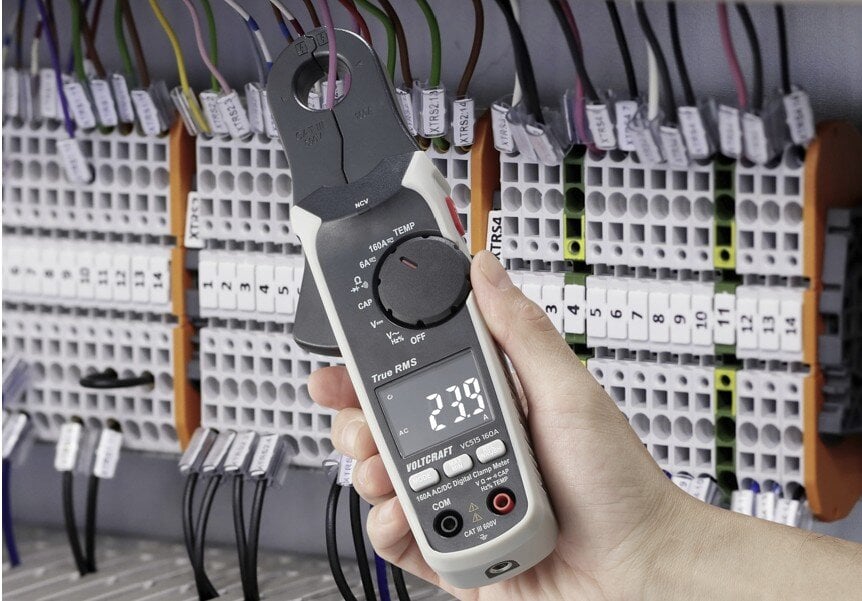

La nouvelle pince ampèremétrique VC-515 de Voltcraft (photo) et son modèle apparenté VC-513 sont désormais disponibles sur la Conrad Sourcing Platform.
La mesure fiable du courant continu devient de plus en plus critique dans le stockage solaire, les infrastructures de recharge de véhicules électriques, les systèmes électriques industriels et la maintenance des onduleurs (UPS), où de faibles écarts peuvent impacter le diagnostic et la sécurité. Dans ce contexte, Conrad référence désormais les pinces ampèremétriques DC Voltcraft VC-513 et VC-515, positionnées comme offrant une précision de mesure DC améliorée d’un facteur 10 par rapport à des produits similaires.
Priorité aux mesures DC pour l’électronique de puissance et la recharge
Les deux appareils visent des situations où les mesures DC sont difficiles à obtenir avec une précision stable, notamment dans les systèmes de batteries solaires, chargeurs, infrastructures de recharge et alimentations de secours. Si les VC-513 et VC-515 répondent à des usages légèrement différents, ils partagent le même objectif : fournir des mesures DC à plus haute résolution pour les opérations de test et de maintenance terrain.
Ce que signifie la “haute précision” dans les spécifications
Voltcraft différencie surtout les deux modèles par la plage de courant DC, tout en conservant un niveau de résolution comparable.
La mesure fiable du courant continu devient de plus en plus critique dans le stockage solaire, les infrastructures de recharge de véhicules électriques, les systèmes électriques industriels et la maintenance des onduleurs (UPS), où de faibles écarts peuvent impacter le diagnostic et la sécurité. Dans ce contexte, Conrad référence désormais les pinces ampèremétriques DC Voltcraft VC-513 et VC-515, positionnées comme offrant une précision de mesure DC améliorée d’un facteur 10 par rapport à des produits similaires.
Priorité aux mesures DC pour l’électronique de puissance et la recharge
Les deux appareils visent des situations où les mesures DC sont difficiles à obtenir avec une précision stable, notamment dans les systèmes de batteries solaires, chargeurs, infrastructures de recharge et alimentations de secours. Si les VC-513 et VC-515 répondent à des usages légèrement différents, ils partagent le même objectif : fournir des mesures DC à plus haute résolution pour les opérations de test et de maintenance terrain.
Ce que signifie la “haute précision” dans les spécifications
Voltcraft différencie surtout les deux modèles par la plage de courant DC, tout en conservant un niveau de résolution comparable.
- Le VC-513 propose une plage DC de 4 A avec une résolution de 0,001 A et une précision annoncée de ± (3,0 % + 13).
- Le VC-515 propose une plage DC de 6 A avec une résolution de 0,001 A et une précision annoncée de ± (3,0 % + 20).
Les deux modèles prennent également en charge les mesures AC : le VC-513 est spécifié jusqu’à 80 A, et le VC-515 jusqu’à 160 A.
Dépannage de configurations multi-batteries et micro-réseaux DC
Les pinces sont destinées à la maintenance et au dépannage en industrie, UPS et applications automobiles, notamment lorsqu’il faut vérifier les courants de charge, le fonctionnement des chargeurs ou la puissance délivrée par les batteries.
Un cas d’usage cité concerne le test de chaînes de power banks connectées : la série VC-500 permet le test de circuits en série pour identifier des pertes de performance d’une batterie individuelle dans des ensembles allant jusqu’à 20 power banks connectées, afin d’accélérer l’isolement des défauts dans des configurations complexes.
Voltcraft associe aussi le positionnement produit aux micro-réseaux DC, systèmes énergétiques localisés en courant continu (par exemple en usine) permettant de produire, stocker et utiliser l’énergie en interne avec moins de pertes liées aux conversions. Dans ces architectures, les pinces DC servent à valider les courants de charge/décharge et à vérifier le comportement des circuits sans ouvrir la ligne.
Géométrie de mâchoire et capteurs adaptés aux contraintes terrain
Le diamètre de câble et la géométrie de la pince influencent directement la fiabilité des mesures. Voltcraft indique des bobines et éléments Hall améliorés sur les deux appareils, avec des tailles de mâchoire différentes pour s’adapter aux contraintes de conducteurs et d’armoires.
Dépannage de configurations multi-batteries et micro-réseaux DC
Les pinces sont destinées à la maintenance et au dépannage en industrie, UPS et applications automobiles, notamment lorsqu’il faut vérifier les courants de charge, le fonctionnement des chargeurs ou la puissance délivrée par les batteries.
Un cas d’usage cité concerne le test de chaînes de power banks connectées : la série VC-500 permet le test de circuits en série pour identifier des pertes de performance d’une batterie individuelle dans des ensembles allant jusqu’à 20 power banks connectées, afin d’accélérer l’isolement des défauts dans des configurations complexes.
Voltcraft associe aussi le positionnement produit aux micro-réseaux DC, systèmes énergétiques localisés en courant continu (par exemple en usine) permettant de produire, stocker et utiliser l’énergie en interne avec moins de pertes liées aux conversions. Dans ces architectures, les pinces DC servent à valider les courants de charge/décharge et à vérifier le comportement des circuits sans ouvrir la ligne.
Géométrie de mâchoire et capteurs adaptés aux contraintes terrain
Le diamètre de câble et la géométrie de la pince influencent directement la fiabilité des mesures. Voltcraft indique des bobines et éléments Hall améliorés sur les deux appareils, avec des tailles de mâchoire différentes pour s’adapter aux contraintes de conducteurs et d’armoires.
- VC-513 : ouverture env. 17 mm, mesure AC/DC jusqu’à 80 A
- VC-515 : largeur de mâchoire 22 mm, mesure AC/DC jusqu’à 160 A
Fonctions multimètre et ergonomie pour armoires électriques
Bien que centrés sur la mesure du courant continu, les VC-513 et VC-515 incluent les fonctions multimètre attendues : True RMS, rapport cyclique, mesure fréquence/température, affichage max/min, mode relatif et NCV.
Le VC-515 prend aussi en charge la mesure du courant d’appel (inrush) et est conçu pour des mesures AC et DC jusqu’à 160 A. Pour une bonne lisibilité en armoire, Voltcraft intègre des écrans à fort contraste : 4000 points sur le VC-513 et 6000 points sur le VC-515, ainsi qu’une lampe LED près des mâchoires. Un bouton Data Hold accessible au pouce permet de mémoriser une valeur lorsque l’affichage n’est pas visible pendant la mesure.
www.conrad.com
Bien que centrés sur la mesure du courant continu, les VC-513 et VC-515 incluent les fonctions multimètre attendues : True RMS, rapport cyclique, mesure fréquence/température, affichage max/min, mode relatif et NCV.
Le VC-515 prend aussi en charge la mesure du courant d’appel (inrush) et est conçu pour des mesures AC et DC jusqu’à 160 A. Pour une bonne lisibilité en armoire, Voltcraft intègre des écrans à fort contraste : 4000 points sur le VC-513 et 6000 points sur le VC-515, ainsi qu’une lampe LED près des mâchoires. Un bouton Data Hold accessible au pouce permet de mémoriser une valeur lorsque l’affichage n’est pas visible pendant la mesure.
