Les modules d'E/S gagnent en densité

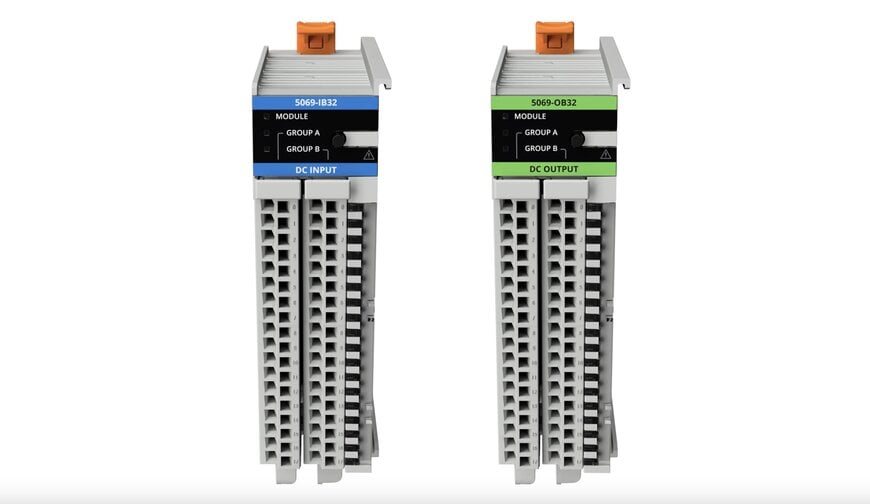

Rockwell Automation propose les modules haute densité de la série Compact 5000, notamment les modèles 5069-IB32 et 5069-OB32. Ces modules d'entrées/sorties (E/S) numériques à 32 canaux sont conçus pour offrir des capacités d'E/S déportées aux contrôleurs CompactLogix^® 5380 et GuardLogix^® 5580.

Intégration du système et migration
Les nouveaux modules sont conçus pour accompagner la migration des clients depuis l'architecture de la série 1769 existante. Ils s'intègrent directement dans la plateforme Logix pour accroître les performances du système. Pour assister les techniciens lors de la mise en service, les modules sont dotés d'un commutateur tactile permettant de basculer entre les indicateurs d'état du groupe de contrôle A ou B pour une référence opérationnelle immédiate.

Format et optimisation de l'espace
La conception physique des modules discrets haute densité des séries 5069-IB32 et 5069-OB32 entend augmenter l'efficacité d'occupation de l'espace à l'intérieur des armoires de commande. En utilisant ces formats spécifiques, les modules permettent, selon leur constructeur, une réduction de l'encombrement d'environ 40 % par rapport aux générations de modules précédentes.

La transition de l'ancienne série 1769 (E/S Compact) vers la série 5069 (E/S Compact 5000) représente selon Rockwell une mise à niveau significative de la vitesse de communication du fond de panier et de la densité des modules. Dans le domaine de l'automatisation industrielle, l'espace sur les panneaux des armoires de commande est une ressource précieuse. En condensant 32 canaux d'entrées/sorties discrètes dans un seul module, il est possible de réduire la taille physique des points d'E/S à distance ou d'intégrer davantage de capacités de contrôle dans les coffrets existants.

Sur le plan technique, les modules d'E/S haute densité concentrent un grand nombre de points de terminaison de câblage dans une zone très restreinte, ce qui peut complexifier le dépannage. L'inclusion d'un indicateur d'état par commutation de groupe (Groupe A/B) est une solution mécanique à ce défi d'interface homme-machine. Elle permet aux techniciens de vérifier visuellement l'état des 32 canaux sans nécessiter l'espace physique en façade qui serait indispensable pour afficher 32 LED individuelles simultanément, rendant ainsi possible la réduction de 40 % de l'encombrement.

Publié avec l'assistance de l'IA par Romila DSilva, rédactrice pour Induportals.
