CIAT
FLOWAY
La centrale d’air à double flux FLOWAY est un appareil de ventilation plug and play destiné à renouveler l’air à l’intérieur des bâtiments en apportant de l’air neuf extérieur, conformément aux réglementations RT 2012. En optimisant le cycle thermique de récupération de calories sur l’air extrait, et en utilisant les nouveaux ventilateurs CIAT HEE à haute efficacité énergétique, elle réduit de 40% la consommation d’énergie par rapport aux solutions précédentes. Ses multiples dimensions et configurations en font une solution tant pour les installations neuves que pour les marchés de rénovation.
FLOWAY se distingue par son très bon rendement thermique et sa faible consommation électrique. Alors qu’auparavant la puissance nécessaire à réchauffer l’air neuf était fournie à 50% par l’air extrait, elle l’est 80% minimum avec FLOWAY.
Pour parvenir à ce résultat, des systèmes de récupération thermique à haute efficacité sont utilisés. Selon les modèles, ils sont soit à plaques (modèle vertical ou plafonnier), soit rotatif (modèle classic). Dans le cas de récupérateurs à plaques, ces derniers sont de type « contre courant » sur le flux d’air entrant pour optimiser l’échange thermique avec l’air ancien évacué. Le flux d’air neuf a un parcours opposé au flux extrait.
FLOWAY utilise, de plus, des moteurs et turbines HEE pour réduire la consommation énergétique. D’une part, la géométrie des turbines à air a été totalement revue et de nombreuses études aérauliques ont été menées, spécifiquement dans le but d’améliorer le rendement. Deuxième innovation importante, des moteurs Brushless sont maintenant utilisés. Dans ces moteurs, la technologie EC réduit naturellement les frottements mécaniques lors de la rotation. Ils ont un meilleur rendement, génèrent moins de bruit, et ont une plus grande durée de vie.
La gamme FLOWAY est proposée en trois configurations :
-Modèle classic : 3 tailles, débit d’air de 300 à 2500 m3/h, installation au sol en position horizontale, flux d’air horizontaux, circuits aérauliques sur les faces latérales.
-Modèle vertical : 4 tailles, débit d’air de 300 à 2600 m3/h, installation au sol en position horizontale, flux d’air verticaux, circuits aérauliques sur la face supérieure.

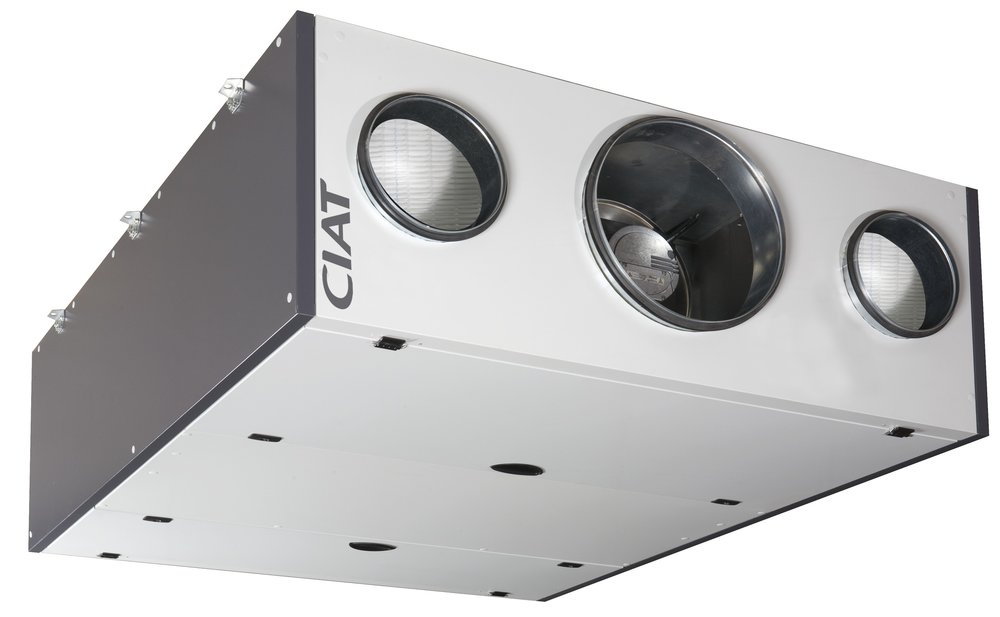

-Modèle plafonnier : 3 tailles, débit d’air de 300 à 1900 m3/h, installation au plafond en position horizontale, flux d’air horizontal, circuit aéraulique sur les façades latérales.
Conformément à l’implication environnementale du Groupe CIAT, FLOWAY a été développé dans une démarche d’éco-conception. Il s’agit d’une démarche préventive, qui vise à réduire les impacts du produit sur l’environnement en intégrant dès la conception des réflexions sur le choix des matériaux (notamment selon leur impact sanitaire), l’efficacité énergétique, le potentiel de recyclage des matériaux, ou encore l’implication du constructeur dans la fin de vie du produit. FLOWAY est ainsi, par exemple, recyclable à plus de 95%, grâce à une large utilisation du métal. Conformément à la certification ISO 14001 des usines CIAT, le choix des fournisseurs a également été fait de façon à réduire au maximum les flux logistiques.
FLOWAY est équipé de filtrations d’efficacité F5, F7 ou F8 sur entrée d’air. Il possède une enveloppe rigide avec une structure autoporteuse, et des panneaux à doubles parois, d’épaisseur 50mm. Chaque appareil possède en standard un régulateur de contrôle qui peut être aisément intégré à la GTC.
