Tata Steel améliore la qualité des réparations par soudure des défauts sur les rails

Tata Steel Rail vient de mettre au point une nouvelle méthode de réparation par soudure des défauts discrets de la surface de roulement des rails, garantissant un niveau de qualité optimum au meilleur coût. Ce nouveau procédé vise à systématiser et à automatiser certaines procédures qui, dans la technique de soudage à l'arc manuel utilisée traditionnellement sont source de fluctuations qui affectent la qualité de la réparation. Le procédé semi-automatique mis au point par Corus Rail utilise une technique de soudure à l’arc avec fil fourré. Elle nécessite une température de préchauffage peu élevée qui permet de maîtriser les transformations métallurgiques dans la zone affectée thermiquement(ZAT). Étant donné que le coût moyen d’une réparation ou d’un remplacement par couponnage peut atteindre plusieurs milliers d’euros, et que le nombre de défauts au niveau de la zone de contact rail-roue ne devrait cesser d’augmenter avec l’accroissement inéluctable du trafic sur la plupart des réseaux ferroviaires, on comprend tout l’intérêt de ce nouveau procédé.

Tata Steel améliore la qualité des réparations par soudure des défauts sur les rails
Le nouveau procédé a été testé en détail et un équipement pilote qui permettra de réaliser des démonstrations sur voie est en cours de fabrication . Plusieurs réseaux européens dont la France et le Royaume-Uni se sont déjà montrés intéressés.

Le roulement des roues sur le rail produit des contraintes élevées au niveau de la zone de contact rail-roue, ce qui entraîne inévitablement des altérations du matériau en surface. L’extrême diversité des structures de voies, des profils de roue et des types de trafic peuvent entraîner différentes formes de défauts de surface et donc une dégradation prématurée du rail. Des défauts tels que les « squats » ou les empreintes de patinage se rencontrent même sur les réseaux les plus modernes et les mieux entretenus, sachant qu’un réseau présente en moyenne et par an un défaut de ce type tous les deux kilomètres. Or la réparation de la section incriminée par couponnage est une procédure coûteuse et pas forcément souhaitable étant donné qu’elle introduit deux nouvelles discontinuités sur le rail sous la forme de deux soudures aluminothermiques (réaction exothermique utilisant l’aluminium comme réducteur) qui réduisent à néant les avantages d’un rail laminé à chaud en grande longueur (pouvant mesurer jusqu’à 120 mètres) en terme de régularité de roulement. L’alternative généralement utilisée pour la réparation de ce genre de défauts est le soudage à l'arc. Mais cette technique pourtant très répandue dans de nombreuses industries a un certain nombre d’inconvénients : la qualité de la réalisation dépend fortement du savoir-faire du soudeur, elle prend beaucoup de temps et présente souvent des défauts internes tels que des porosités qui peuvent s’aggraver avec la fatigue du matériau, voire provoquer la rupture du rail s’ils ne sont pas détectés à temps.

La rentabilité et la fiabilité de la nouvelle procédure proposée par Tata Steel Rail reposent sur les éléments techniques suivants :
1. Le passage d’une température de préchauffage traditionnelle de 350 °C à seulement 80 °C permet une exécution plus rapide des réparations, une réduction de la profondeur de la zone thermiquement affectée et produit une microstructure beaucoup plus homogène et reproductible.
2. La standardisation de la procédure d'élimination de la zone défectueuse par un fraisage automatisé présente l’avantage de la reproductibilité et ne dépend plus de l’appréciation parfois subjective d’un opérateur..
3. Le recours à un procédé de soudage à l’arc semi-automatique et programmé avec fil fourré permet de contrôler les températures de soudage et de calculer à l’avance la durée de l’opération.

La surface de roulement soudée avec cette nouvelle technique est de meilleure qualité car la zone réparée est très résistante à la fatigue et présente une résistance à l’usure identique à celle de rails de nuance R260 standard du fait de la régularité de sa dureté et de sa microstructure sur l’ensemble de la zone soudée.

La nouvelle technique de réparation brevetée de Corus comporte 4 étapes.

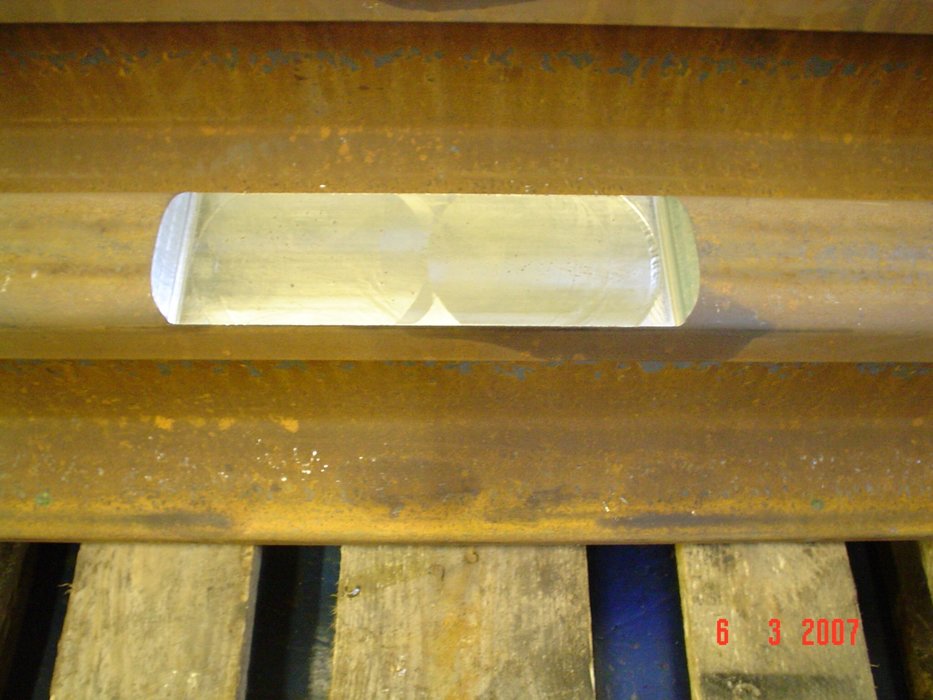

-La partie défectueuse est d’abord extraite à l’aide d’une fraiseuse trois axes mobile qui se fixe sur le côté du rail. Cette technique permet une découpe régulière qui constitue en soi une amélioration importante par rapport à la découpe à la meuleuse manuelle ou au chalumeau qui l’une comme l’autre produisent des cavités et des finitions de surface irrégulières qui ne permettent pas un soudage automatique programmé.
-Deuxième étape : la zone adjacente et la cavité sont préchauffées à l’aide d’un brûleur traditionnel. Pour les rails de nuance 260, la température de préchauffage requise se situe entre 60 et 80 °C. Cette température permet d’obtenir une microstructure maîtrisée de la zone affectée thermiquement (ZAT) : l'utilisation d'une stratégie de rechargement avec des mouvements rectangulaires pour l’application des cordons de soudure garantit que la microstructure de la ZAT sera constituée d’une perlite fine ne comportant aucune trace de martensite qui fragilise le matériau. Si cette température est adaptée à la grande majorité des aciers à rail à forte teneur en carbone utilisés aujourd’hui, elle devra néanmoins être modulée pour les aciers présentant des caractéristiques de transformation différentes, par exemple les aciers bainitiques sans carbure à faible teneur en carbone.
-La troisième étape consiste en un soudage à l’arc utilisant une soudeuse semi-automatique, un consommable de soudage TN3-0 homologué par Network Rail (Royaume-Uni) et une série de paramètres de soudage standards. Le positionnement de la dernière couche (supérieure) est une opération très importante pour éviter de créer une nouvelle zone affectée thermiquement La majeure partie de cette couche sacrificielle est ensuite rectifiée à la meule.
-La quatrième et dernière opération consiste à rétablir le profil transversal et longitudinal du rail en rectifiant la zone de réparation à l’aide d’une meuleuse de rails traditionnelle.

Une étude comparative de la technique SAEE existante et du nouveau procédé a été réalisée en effectuant, dans les deux cas, une série de relevés de profils temps / températures à l’aide de thermocouples intégrés dans le rail. Les résultats de cette étude permettent de tirer différentes conclusions importantes confirmant la robustesse du nouveau procédé sur le plan métallurgique :
- Malgré la faiblesse des températures de préchauffage utilisées (seulement 80 °C), la température de la ZAT après l’application de chaque cordon de soudure est supérieure à 200 °C, ce qui évite toute transformation martensitique (la température d'apparition de la martensite est de 160 °C pour les rails de nuance 260).
- La nouvelle technique garantit des vitesses de refroidissement à peu près identiques à celles observées avec le procédé SAEE traditionnel pour toutes les passes de dépôt à l’exception de la première. La vitesse de refroidissement la plus élevée (5,2 °C/s après l’application du premier cordon de soudure) est également égale à la moitié de la vitesse critique de transformation martensitique de la nuance 260.
- Une interface de soudure sans fissures est garantie. Elle présente une microstructure à 100 % perlitique et exempte de toute trace de martensite ou de bainite.
- un profil de dureté indique que la résistance à l’usure du dépôt de soudure bainitique sera comparable à celle du rail de nuance 260 initial et évitera tout creusement longitudinal du rail.
- La soudure a été soumise à un test de fatigue à la flexion par application d’une contrainte 3 fois supérieure à celles produites en conditions d’exploitation. Elle a ainsi supporté 5 millions de cycles sans aucune défaillance, puis 4,3 millions de cycles supplémentaires par application cyclique d’une l contrainte 8 fois supérieures à celles supportées en conditions d’exploitation.
