Serrage et fixation sécurisés des pièces

Un nouveau modèle très compact, développé chez norelem, vient élargir la gamme de brides flottantes norelem pour le serrage et le maintien de pièces à des points de serrage prédéterminés. Le nouveau modèle de bride flottante norelem est disponible en deux versions.

  norelem.co.uk


Serrage et fixation sécurisés des pièces

Les mors de serrage des brides de serrage flottantes offrent un point d’appui et de bridage supplémentaires aux points d’isostatisme traditionnels, c'est pourquoi ces brides de serrage flottantes sont particulièrement adaptée aux pièces brutes ou de formes complexes ou irrégulières. Elles empêchent également les vibrations pendant l'usinage, ce qui les rend idéales pour les pièces de faible épaisseur, sensibles aux déformations.


Serrage et fixation sécurisés des pièces

Conçues pour des forces de serrage allant jusqu'à 8000 N et une grande facilité d'utilisation

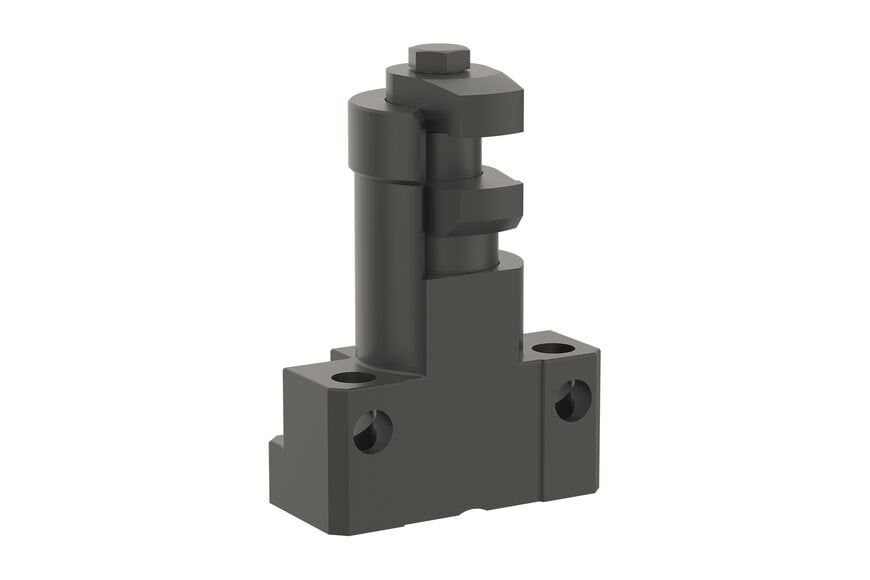

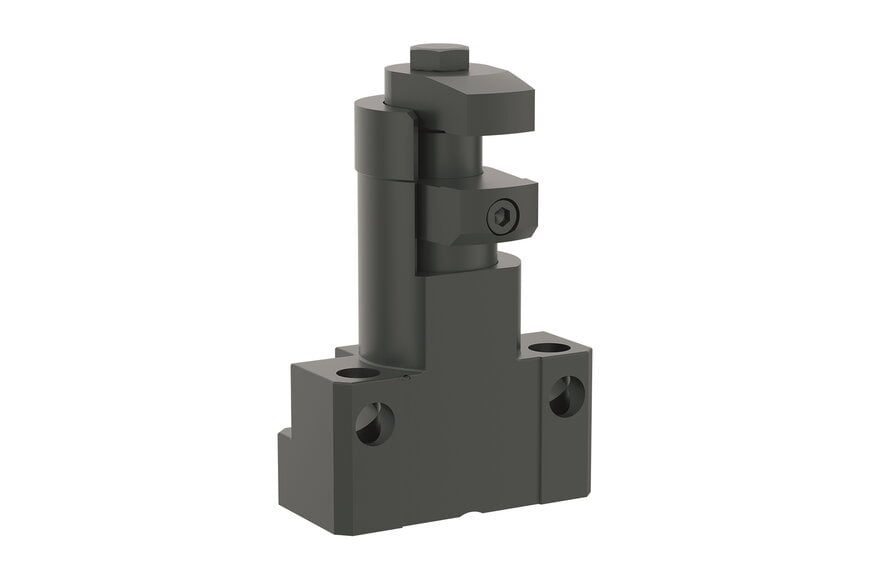

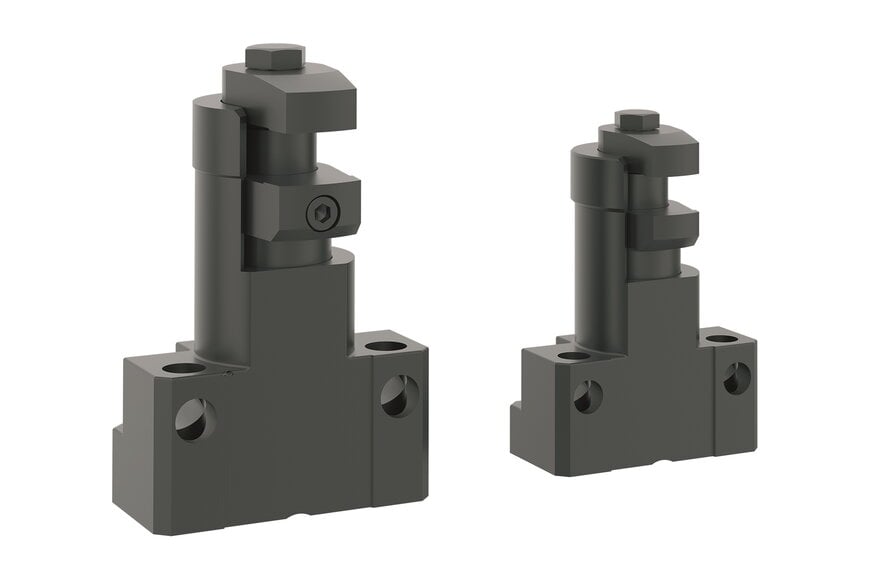

Les nouvelles brides flottantes de norelem sont disponibles en deux versions : La « Forme A » a des mors de serrage fixes, tandis que la « Forme B » permet de changer ou modifier les mors de serrage. La Forme A est conçue pour générer des forces d’appui et de serrage jusqu'à 5000 N tandis que la forme B peut atteindre des forces d’appui et de serrage jusqu'à 8000 N. Dans les deux versions, le corps de base est en acier nitrocarburé et les butées d’orientation sont en aluminium anodisé noir.


Serrage et fixation sécurisés des pièces

La bride flottante peut être verrouillée à l'aide d’une seule opération de serrage permettant de brider la pièce et de verrouiller l’appui à la bonne position. Dans un premier temps, le mors de serrage inférieur est poussée vers le bas puis orienté de manière à se trouver sous la pièce. Le mors inférieur de la butée tournante doit alors être en contact avec le dessous de la pièce. Lors de l'étape suivante, la position de la bride souple est verrouillée en serrant l'écrou hexagonal. Il est important de  respecter les couples de serrage minimum et maximum préconisés. La pièce est maintenant à la fois bridée et soutenue.

Tout succès commence par une idée. C'est pourquoi norelem aide les ingénieurs et les techniciens de la construction de machines et d'installations à atteindre leurs objectifs grâce à des composants standardisés. Dans notre boutique en ligne conviviale, vous pouvez choisir parmi plus de 130 000 pièces standard et éléments de commande présentant de nombreux avantages pour votre solution d'ingénierie. En savoir plus, trouver plus, et trouver plus vite, pour obtenir de meilleures solutions.

Vous gagnez du temps, travaillez plus efficacement et optimisez les coûts de vos processus. Parce que les composants norelem sont disponibles immédiatement, y compris les données CAO gratuites pour une conception plus rapide sans avoir besoin de dessins ou de configuration.

- Des résultats parfaits avec peu de temps et d'argent, l'avantage des pièces standardisées.

En tant que spécialiste reconnu de l'industrie, nous nous engageons à promouvoir les nouveaux talents, avec la norelem ACADEMY. Les ingénieurs concepteurs de demain peuvent ainsi prendre un bon départ.

En outre , la norelem ACADEMY propose des formations techniques, des séminaires et des formations sur les produits.
