Westermo Teleindustri AB

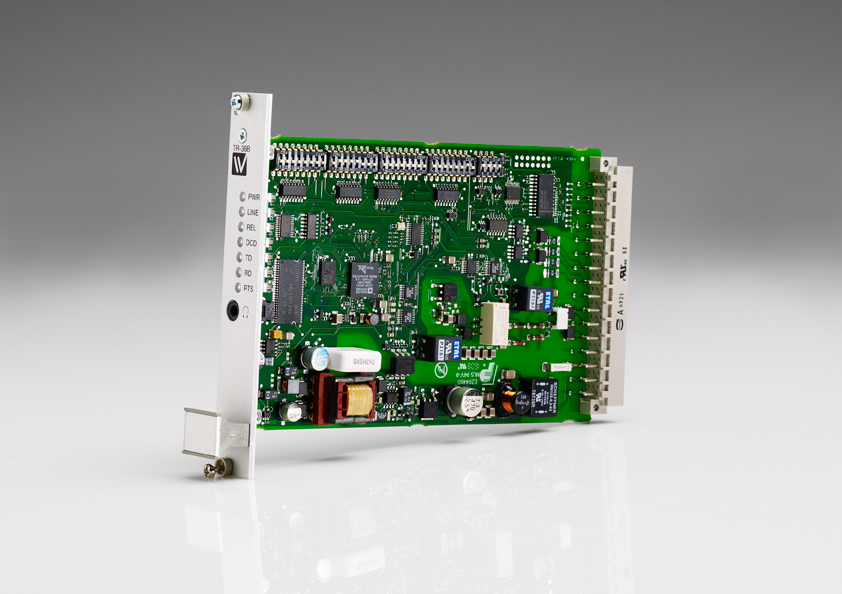

Modem rackable TR-36B
Le TR-36B est un modem rackable analogique V.34 PSTN ligne louée à 2/4 fils. Ce modem et son rack sont conçus pour un fonctionnement dans des applications industrielles extrêmes exigeant plusieurs modems sur un même site. Il convient parfaitement à tous les environnements présentant des interférences électromagnétiques et garantit des niveaux de fiabilité et de sécurité optimaux. C’est également une solution idéale pour les connexions distantes qui utilisent des lignes cuivre existantes. Le TR-36B supporte des débits de données allant jusqu’à 115,2 kbit/s côté terminal et des vitesses de modulation du modem allant jusqu’à 33,6 kbit/s côté ligne.
Le modem TR-36B et son rack RV-07B ont été conçus pour assurer les niveaux les plus élevés de fiabilité et de sécurité. Le modem TR-36B assure en premier lieu un certain nombre de fonctions de sécurité telles qu’une protection par mot de passe, une sécurité de rappel et une réponse sur identification de l’appelant (caller ID), ce qui en fait un outil idéal pour toutes les applications industrielles stratégiques. Le TR-36B est conçu pour faire face à des défaillances imprévues et il possède une fonction de chien de garde qui contrôle et réinitialise automatiquement le modem en cas de défaillance. En cas de défaillance d’une ligne louée, il est possible de configurer une fonction de numérotation RTC de secours afin de renforcer encore la fiabilité du dispositif.
Deuxièmement, le rack du RV-07B peut être entièrement alimenté par un ou deux systèmes d’alimentation Westermo PS-20 ou par une alimentation externe de 12 à 48 VCC. La présence de deux alimentations rend possible une alimentation redondante. En cas de coupure d’électricité, la seconde alimentation se met en route et un signal d’alarme peut être programmé au moyen du relais de protection intégré.
Le modem et son rack possèdent également une protection contre les transitoires sur toutes les interfaces et une isolation tri-galvanique (interface/ligne/alimentation). Ils ont été soumis à des tests d’homologation poussés par Westermo et par des organismes d’essais indépendants. Les résultats obtenus attestent que le modem peut être utilisé dans des environnements possédant un niveau élevé d’interférences électromagnétiques.
Le TR-36B est facile à configurer – sur place ou à distance – ce qui en fait un outil idéal pour toutes les installations entièrement automatisées. Il peut être configuré via son interface série à l’aide d’un logiciel d’émulation de terminal standard, par les commandes Hayes AT ou grâce à l’utilitaire de configuration de modem Westermo TD-Tool. De même, de nombreuses fonctions du TR-36B peuvent être configurées au moyen des commutateurs DIP intégrés.
Le modem TR-36B est conçu pour une utilisation avec le rack Westermo RV-07B 19” qui peut recevoir jusqu’à 16 cartes et deux alimentations PS-20, et il peut également être alimenté par une source externe 24 VCC. Les modems doivent être insérés dans le châssis par l’avant et se connectent au fond de panier qui possède tous les connecteurs des interfaces RS-422/485, RS-232, PSTN et de ligne louée.
L’utilisation conjointe du RV-07B et du TR-36B permet de connecter divers modems au fond de panier, ce qui évite tout câblage inutile et représente un précieux gain d’espace.
Contact:
WESTERMO TELEINDUSTRI AB
S-64040 Stora Sundby, Sweden
Tel: +46 (0)16 42 80 00
www.westermo.com
MALMQVIST Tomas
This email address is being protected from spambots. You need JavaScript enabled to view it.
