Toshiba annonce un circuit intégré pré-driver pour moteur BLDC triphasé, permettant une commande sinusoïdale sans capteur

Ce dispositif fonctionne sans capteur à effet Hall et réduit le niveau sonore et les vibrations.

Toshiba annonce un circuit intégré pré-driver pour moteur BLDC triphasé, permettant une commande sinusoïdale sans capteur

Toshiba Electronics Europe GmbH (« Toshiba ») lance un circuit intégré pré-driver de commande de moteur BLDC (courant continu sans balai) triphasé, destiné aux moteurs à vitesse de rotation élevée, tels que ceux présents dans les ventilateurs de serveur, les pompes, les souffleurs ou encore les aspirateurs sans fil et autres aspirateurs robots.

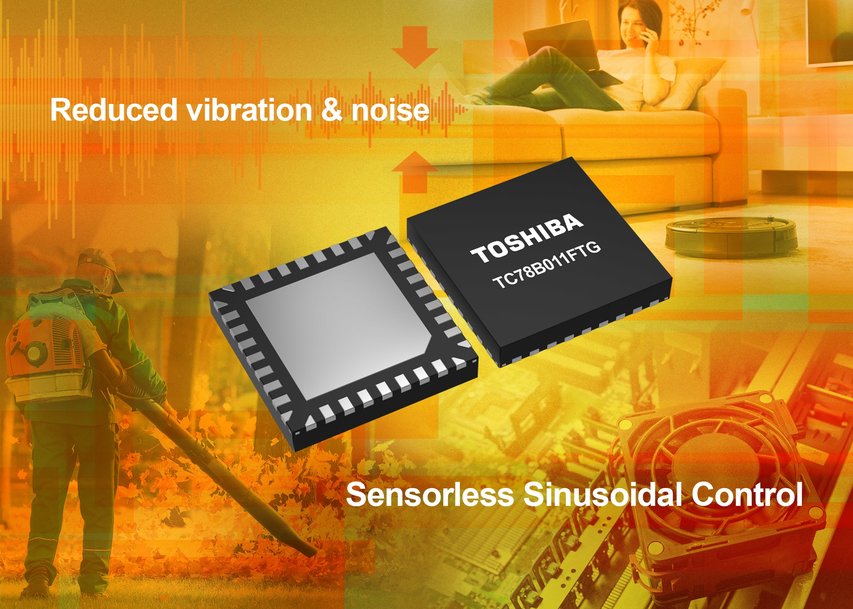

Le nouveau TC78B011FTG de Toshiba met en œuvre une commande à onde sinusoïdale, qui réduit les vibrations et le niveau sonore du moteur. Sa conception sans capteur permet de gagner de la place et d’économiser le coût d'un capteur à effet Hall. La régulation de vitesse en boucle fermée intégrée au CI permet de réguler et de maintenir la vitesse de rotation du moteur, même en cas de fluctuations de puissance ou de charge, sans l’aide d’un microcontrôleur (MCU) externe. Les paramètres précis du profil de vitesse peuvent être stockés dans la mémoire non volatile (NVM) intégrée.

Fonctionnant à partir d'une tension d'alimentation comprise entre 5,5 et 27 V, ce dispositif riche en fonctionnalités propose deux commandes de vitesse au choix, l’une en boucle fermée et l’autre en boucle ouverte. La vitesse peut être contrôlée par un signal PWM (Pulse Width Modulation, ou modulation de largeur d'impulsion), par une tension analogique, ou par le biais de l'interface I2C. L'interface I2C sert aussi à régler différents paramètres du dispositif. Une fonction de mise en veille améliore encore le rendement énergétique global.

Le TC78B011FTG se présente en boîtier P-WQFN36-0505-0.50-001 de seulement 5 x 5 mm, pour une épaisseur de 0,8 mm.

Le dispositif TC78B009FTG de Toshiba, qui utilise une commande trapézoïdale, est également disponible, ce qui permet aux concepteurs de sélectionner le produit qui convient le mieux en fonction du type de commande moteur préférée.

La production en série et les livraisons du TC78B011FTG démarrent dès aujourd’hui.

De plus amples informations sur ces deux dispositifs sont disponibles ici:
TC78B011FTG - https://toshiba.semicon-storage.com/eu/semiconductor/product/motor-driver-ics/brushless-dc-motor-driver-ics/detail.TC78B011FTG.html

TC78B009FTG - https://toshiba.semicon-storage.com/eu/semiconductor/product/motor-driver-ics/brushless-dc-motor-driver-ics/detail.TC78B009FTG.html
