ARNOLD UMFORMTECHNIK
Vis FlowformTM : Assemblage par fluoperçage
Arnold Umformtechnik, fabricant de solutions d’assemblage intelligentes et partenaire des industries automobile et électrotechnique, a développé la vis Flowform® pour répondre aux exigences croissantes en matière d’assemblage de tôles. Il s’agit d’une vis trilobée (en forme de triangle) qui utilise la technologie du fluoperçage. Flowform assure une fiabilité du processus de vissage nettement supérieure, et présente des avantages considérables par rapport à d’autres procédés d'assemblage des tôles : grandes facilité de démontage, d’accessibilité, de positionnement, vissage à répétition, pas de création de copeaux, etc...

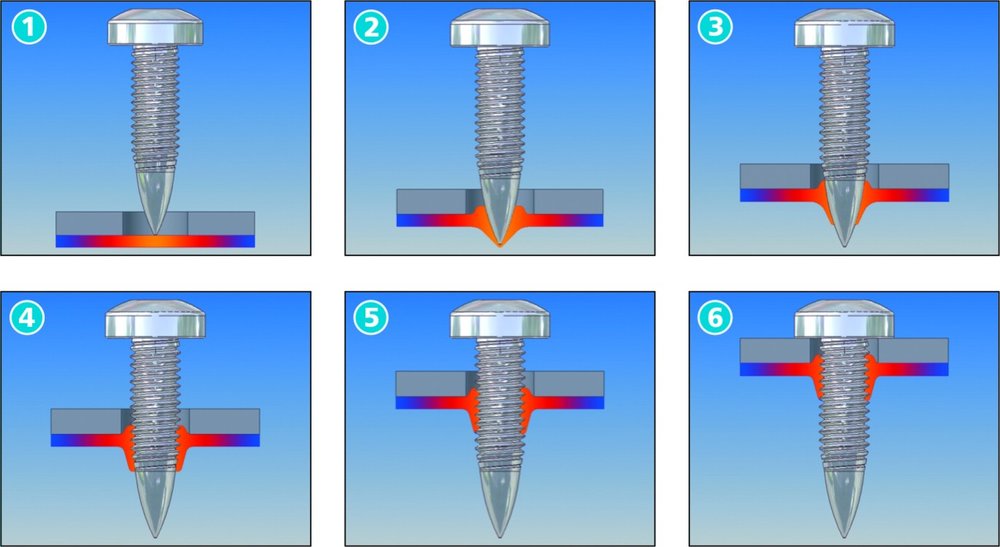

Un échauffement de la tôle est obtenu en combinant la force axiale à une vitesse de rotation relativement élevée de la vis. Une fois le matériau percé, la vis crée, grâce à sa forme trilobée, une douille à filetage métrique qui pourra accueillir une vis métrique en cas de réparation. Après montage par application d’un couple de rotation, le matériau se détend et s'adapte aux contours de la vis. Ce procédé permet de faire l’économie d'éléments de sécurisation supplémentaires et de diverses étapes de préparation des composants (alésage, poinçonnage). Il est par ailleurs possible de préparer la tôle d’assemblage en procédant ou non à un préperçage. L’épaisseur de la pièce est déterminante dans ce choix.
Les vis Flowform® supportent des forces d’arrachement et de précontrainte beaucoup plus élevées que les vis auto-perceuses standard et il en va de même pour les surcouples. La section trilobée de l’élément d’assemblage représente une énorme amélioration par rapport aux systèmes habituels à section ronde. La vis Flowform® en triangle permet un différentiel nettement plus important entre couple de rotation et couple de serrage (Figure 2).
La fiabilité du processus de vissage est par conséquent nettement supérieure puisque l’appareil de vissage dispose d’une plus grande plage de déconnexion. L’utilisateur bénéficie ainsi d’un plus large choix d’appareils de vissage et le contrôle du processus de montage est grandement simplifié.
Les vis Flowform® présentent également des avantages considérables par rapport à d’autres procédés d'assemblage des tôles comme le collage, le rivetage, le sertissage ou l’utilisation d’éléments d'emmanchement. Ce nouveau produit offre en effet de grandes facilités en matière de démontage, d’accessibilité, de positionnement ; il permet le vissage à répétition, ne crée aucun copeau et évite les opérations de travail préparatoire.
Les vis Flowform® supportent des forces d’arrachement et de précontrainte beaucoup plus élevées que les vis auto-perceuses standard et il en va de même pour les surcouples. La section trilobée de l’élément d’assemblage représente une énorme amélioration par rapport aux systèmes habituels à section ronde. La vis Flowform® en triangle permet un différentiel nettement plus important entre couple de rotation et couple de serrage (Figure 2).
La fiabilité du processus de vissage est par conséquent nettement supérieure puisque l’appareil de vissage dispose d’une plus grande plage de déconnexion. L’utilisateur bénéficie ainsi d’un plus large choix d’appareils de vissage et le contrôle du processus de montage est grandement simplifié.
Les vis Flowform® présentent également des avantages considérables par rapport à d’autres procédés d'assemblage des tôles comme le collage, le rivetage, le sertissage ou l’utilisation d’éléments d'emmanchement. Ce nouveau produit offre en effet de grandes facilités en matière de démontage, d’accessibilité, de positionnement ; il permet le vissage à répétition, ne crée aucun copeau et évite les opérations de travail préparatoire.
