ARNOLD UMFORMTECHNIK

Alufast® allège les assemblages

Les vis aluminium Alufast® de Arnold Umformtechnik sont particulièrement indiquées pour l’assemblage d’éléments en magnésium : transmission, boîtiers, structures porteuses et renforts, etc. Notamment pour les appairages de matériaux exposés aux contraintes thermiques, elles améliorent sensiblement la solidité des assemblages à vis. Par ailleurs, le poids des vis aluminium Alufast® est deux-tiers inférieur à celui des vis acier équivalentes. A fortiori en grandes quantités, ces vis peuvent faire économiser annuellement l’équivalent de plusieurs tonnes d’acier.

Alufast® allège les assemblages
L’alliage d’aluminium type 6056 a durablement fait ses preuves pour l’assemblage par vissage Alufast d’éléments en magnésium. La gamme Alufast® présente d’excellentes propriétés de dilation à la chaleur, de tenue à la corrosion et de recyclage. En même temps, les produits Alufast® satisfont aux exigences drastiques relatives à la préservation de la force de couple, la stabilité thermique et l’allègement. Les produits Alufast® conviennent tout particulièrement à l’assemblage d’éléments en magnésium exposés à la fatigue thermique et aux contraintes anticorrosion. Grâce à l’alliage d’aluminium type 6056 et au traitement thermique approprié, ces vis offrent des propriétés fiables en matière de solidité et de contrainte. A la différence des vis acier, qui exigent une empreinte surdimensionnée pour l’assemblage d’éléments en magnésium, le système de visserie Alufast® se contente de dimensions standards.

Les vis Alufast® offre également d’excellentes propriétés anticorrosion au contact du magnésium. L’écart de force électromotrice relativement faible réduit sensiblement les risques de corrosion par rapport aux vis acier. Les vis conservent pratiquement toutes leurs propriétés de stabilité mécanique sous l’effet des contraintes à long terme induites par des températures pouvant atteindre150°C environ. Les variations brutales de température jusqu’à 180°C environ sur de très courtes périodes ne présentent aucun risque. Les vis Alufast® peuvent s’utiliser sans traitement, combinées aux alliages de magnésium coulé sous pression tels que l’Az91 HP. Elles ne nécessitent aucun traitement de surface complémentaire. La résistance anticorrosion des éléments conserve sa stabilité pendant toute la durée le cycle de fonctionnement.

Le processus de relâchement, notamment dans l’assemblage d’éléments en magnésium, peut provoquer une diminution de la force de serrage, tout particulièrement dans les assemblages exposés à la fatigue thermique. Dans des applications telles que les moteurs et les transmissions en particulier, la gamme de température de la pièce, qui s’échelonne de - 30°C à + 150°C, entraîne des écarts thermiques pouvant atteindre 180°C. Dans les assemblages à vis acier, les températures élevées créent d’emblée une contrainte supplémentaire au niveau du filetage en raison de la dilation thermique qui conduit habituellement au relâchement, voire à la plastification, du magnésium. Ces effets entraînent une diminution immédiate de la force de serrage aux températures de fonctionnement élevées. Avec un coefficient de dilatation thermique analogue à celui du magnésium, les vis Alufast® font preuve sur l’ensemble de la courbe de température d’une perte de force de serrage nettement moindre qu’avec les vis acier.

Le poids des vis aluminium Alufast® est deux-tiers inférieur à celui des vis acier équivalentes. Le gain de poids sur une transmission comportant 20 vis peut grimper à 340 grammes. Un allègement encore plus important est envisageable car il est possible, avec le système Alufast®, de réduire fortement la longueur des vis sans compromettre la qualité d’assemblage.

Images :

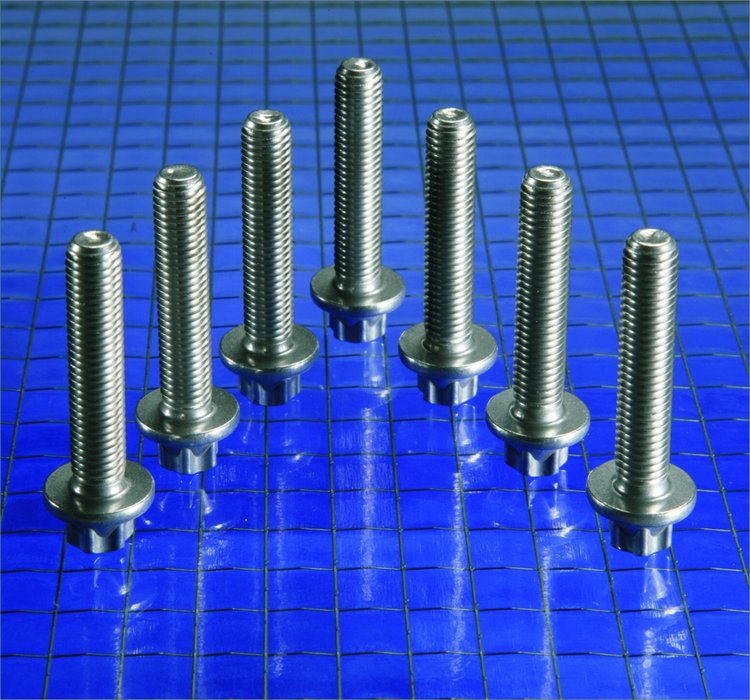

ALUFAST 1 : Vissage Alufast®
ALUFAST 2 : Les vis Alufast® (à gauche) réduisent les risques de corrosion par rapport aux vis acier (à droite)
